產品描述
TC1202A型號為12字符×2行的小型/微型液晶顯示器，外型尺寸為55.7 x 32 mm，有效區域尺寸為56.20 x 11.5 mm，對角線尺寸為1.6寸。 模塊默認電壓是5V，但在使用3V時，負電壓僅能提供3V。TC1202A LCD 12x2 模塊包括5灰色或黃/綠色 LCD 正顯模模式和藍色 LCD 顏色選項的負顯模式。 TC1202A 系列小型 LCD 顯示器可提供不同的接口，默認為 內建 ST7066 ic支持 6800 并列接口。 此外，提供可選的 SPI 和 I2C 接口搭配的IC為RW1063。顯示屏配備PCB板，在PCB板上有安裝孔可以輕松將模塊固定在用戶的產品應用項目上。
TC1202A 系列有不同接口可供選擇, 細節如下:
?TC1202A : 6800 界面(ST7066 IC)
?TC1202A1: SPI 界面(RW1063 IC)
?TC1202A2: I2C 界面 (RW1063 IC)
顯示格式為 12 字符 x 2 行的 1.6 吋 LCD 顯示器適用于需要小型且有限信息顯示的應用。 此類應用范例包括數字溫度計、可攜式數字萬用電表、鬧鐘、手持式測試設備、小型工業控制面板以及需要 12x2 字符顯示格式 LCD 顯示器的其他應用產品。

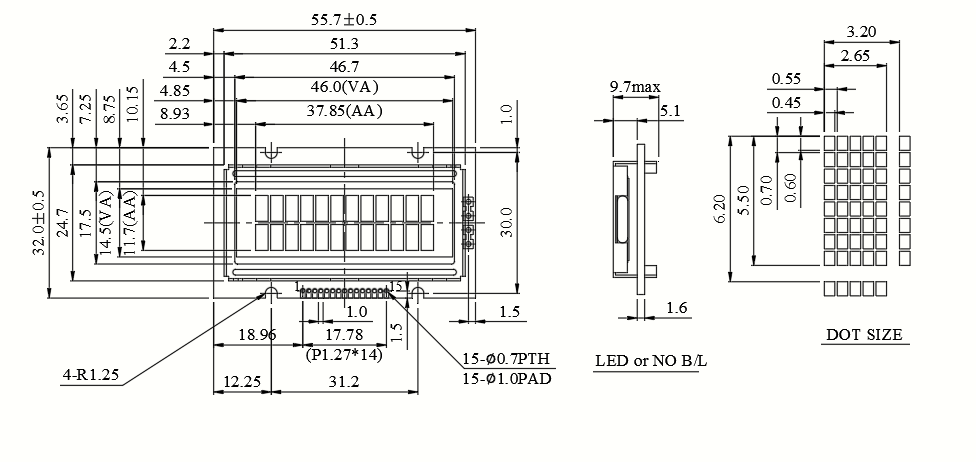

規格圖
產品規格
Pin功能定義
Pin No. | 符號 | Level | 說明 |
1 | VSS | 0V | Ground |
2 | VDD | 5.0V | Supply Voltage for logic |
3 | VO | (Variable) | Contrast Adjustment |
4 | RS | H/L | H: DATA, L: Instruction code |
5 | R/W | H/L | H: Read L: Write |
6 | E | H,H→L | Chip enable signal |
7 | DB0 | H/L | Data bus line |
8 | DB1 | H/L | Data bus line |
9 | DB2 | H/L | Data bus line |
10 | DB3 | H/L | Data bus line |
11 | DB4 | H/L | Data bus line |
12 | DB5 | H/L | Data bus line |
13 | DB6 | H/L | Data bus line |
14 | DB7 | H/L | Data bus line |
15 | A | － | Power supply for B/L(+) |
16 | K | － | Power supply for B/L(-) |
規格說明
項目 | 標準尺寸 | 單位 |
字符數 | 16 字符 x 2 行 | － |
模塊尺寸 | 80.0 x 36.0 x 13.2 (MAX) | mm |
檢視區域 | 66.0 x 16.0 | mm |
有效區域 | 56.20 x 11.5 | mm |
點大小 | 0.55 x 0.65 | mm |
點間距 | 0.60 x 0.70 | mm |
字符尺寸 | 2.95 x 5.55 | mm |
字符間距 | 3.55 x 5.95 | mm |
驅動方式 | 1/16 | |
背光類型 | LED | |
IC | ST7066U | |
界面 | 6800 | |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
工作溫度 | TOP | -20 | － | +70 | ℃ |
儲存溫度 | TST | -30 | － | +80 | ℃ |
輸入電壓 | VI | VSS | － | VDD | V |
邏輯電源電壓 | VDD-VSS | -0.3 | － | 7 | V |
LCD電源電壓 | VDD-Vo | -0.3 | － | 13 | V |
電器特性
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
邏輯電源電壓 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
LCD電源電壓 | VDD-V0 | Ta=-20℃ | － | － | 5.2 | V |
輸入高電壓 | VIH | － | 0.7 VDD | － | VDD | V |
輸入低電壓 | VIL | － | Vss | － | 0.6 | V |
輸出高電壓 | VOH | － | 3.9 | － | VDD | V |
輸出低電壓 | VOL | － | 0 | － | 0.4 | V |
供電電流 | IDD | VDD=5.0V | 1.0 | 1.2 | 1.5 | mA |
